Everest Mentor Flex一體化手持式便攜型韋林工業視頻內窺鏡
? 集成5.8英寸透射式彩色 TFT WXGA 高級寬視野(AWV) LCD顯示屏(分辨率：1280x800)，日光下清晰可讀，
配置多觸點電容Gorilla? 觸摸屏
? 采用一體化便攜性設計，符合人體工程學的操縱桿和物理按鍵，操作更簡單易行
? 具有32 GB固態硬盤，可用于存儲圖片、視頻等
? 兩個USB 2.0 主機A端口，一個HDMI高清視頻輸出接口
? 檢測(MDI)軟件以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word?和PDF兼容的檢測報告
? 高強度LED光源和先進的圖像處理技術
? 堅固耐用，設計符合IP65、MIL-STD-810H和MIL-STD-461G標準
? 高容量、可更換、可充電的鋰電池，無需充電底座，符合航空運輸規定
? 具有專用交流電輸入接口，無鋰電池時也可開機使用
? 多種可定制的支撐臂供選擇
? 光學鏡頭采用安全防脫落雙螺紋結構，可輕松實現更換
? 可選普通雙物鏡測量技術，所有直徑的探頭(3.9mm、 4.0mm、6.1mm和8.4mm)均可選擇雙物鏡測量功能
? 可選雙物鏡三維立體測量技術，可提供實時、直觀的三維立體點云圖、深度圖，實現快速、精確的測量，提高檢測效率，
4.0mm、6.1mm和8.4mm直徑的探頭均可選擇雙物鏡三維立體測量功能
? 具有360°All-Way? 探頭全方位連續電動導向
? 具有導向方位矢量圖
? 可選配便攜的拉桿攜行箱，方便存放 Everest Mentor Flex 韋林工業視頻內窺鏡設備、附件等
工作溫度
| 探頭 | -25°C到100°C，低于0°C時，探頭應減少導向操作 |
| 系統 | -25°C到46°C，低于0°C時，LCD液晶屏可能需要預熱 |
| 存儲溫度 | -25°C到60°C |
| 相對濕度 | 最高95%，無冷凝 |
| 防水 | 探頭和鏡頭能承受1Bar的水壓，相當于10.2m水深 |
攝像頭
| 探頭直徑 | 3.9mm、4.0mm、6.1mm和8.4mm |
| 圖像傳感器 | 1/6英寸彩色SUPER HAD? CCD攝像頭(6.1mm、8.4mm); 1/10英寸彩色SUPER HAD? CCD攝像頭(3.9mm、4.0mm) |
| 像素數 | CCD原生像素44萬 |
| 外殼材料 | 鈦金屬 |
| 溫度傳感器 | 內置溫度傳感器及兩級超溫報警系統 |
系統
| 系統尺寸 | 13.7cmx19.7cmx38.1cm |
| 機箱尺寸 | 35.0cmx54.5cmx23.0cm(小機箱)、54.2cmx40.2cmx22.0cm(背包) |
| 系統重量 | 整機設備含小機箱:10.2kg、整機設備含背包:7.28kg、不含機箱:2.50kg |
| 構造 | 集成人造橡膠緩沖器的聚碳酸酯和鑄鎂材料外殼 |
| LCD顯示器 | 集成式5.8英寸透射式彩色 TFT WXGA 高級寬視野(AWV) LCD顯示屏 (分辨率： 1280x800)， 日光下清晰可讀，配置多觸點電容Gorilla? 觸摸屏 |
| 操縱桿控制 | 360oAll-Way?探頭全方位連續電動導向、菜單訪問和導航 |
| 按鈕組 | 訪問用戶功能，測量和數字功能 |
| 內儲存器 | 32GB固態硬盤 |
| 數據I/O端口 | 兩個USB2.0主機“A”端口 |
| 視頻輸出 | HDMI接口 |
| 亮度控制 | 自動和手動 |
| 照明類型 | 后置白光LED |
| 延時曝光 | 自動-最長16秒 |
| 白平衡 | 出廠默認值或用戶定義 |
電池
| 鋰離子電池 | 10.8V(標準)，73Wh，6.8Ah |
| 電池使用時間 | 3小時 |
電源輸入
| 交流電 | 100-240VAC，50-60Hz，<1.5ARMS |
| 直流電源 | 18V，3.34A |
達標和分類
| MIL-STD-810H | 美國國防部環境測試的第 501.7、502.7、506.6、507.6、509.7、510.7、 511.7、514.8、516.8、521.4 部分 |
| MIL-STD-461G | 美國國防部—電磁干擾RE103，RS102-ABOVE DECK |
| 標準 | 1 組，A 類：EN61326-1、UL、IEC、EN CSA-C22.2 :61010-1，UN/DOT T1-T8 |
| IP等級 | IP65 |
軟件
| 操作系統 | 實時多任務操作系統 |
| 用戶界面 | 菜單驅動和軟按鈕操作；使用觸摸屏或操縱桿的菜單導航 |
| 文件管理 | 嵌入式文件管理器，支持對內存和USB介質中的文件和文件夾進行復制、粘貼、創建和刪除 |
| 圖像控制 | 照明亮度、反轉、負片、失真校正、自適應降噪、高動態范圍(HDR)、暗部增強、色彩飽和度調節、延時曝光、曝光鎖定、單一視圖、圖像定格和調用 |
| 數字變焦 | 連續(5倍數字) |
| 圖像格式 | JPEG(.JPG) |
| 視頻格式 | MPEG4 AVC/H.264(.MP4文件)，分辨率：1280x768 |
| 視頻錄制 | 幀速率：60fps |
| 文本注釋 | 全屏文本疊加 |
| 圖形注釋 | 箭頭標識 |
| 導向控制 | 360oAll-Way?全方位連續電動導向、鎖定、復位，導向速率粗調7級、微調13級，過載保護 |
| 軟件更新 | 可通過無線或USB閃存盤進行現場升級 |
| 語言 | 英語、阿拉伯語、中文簡體/繁體、捷克語、荷蘭語、芬蘭語、法語、德語、 匈牙利語、意大利語、日語、韓語、波蘭語、葡萄牙語(巴西)、俄語、西班牙語、瑞典語、土耳其語 |
| 應用軟件 | 菜單導向檢測(MDI)功能軟件 ，以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word?和PDF兼容的檢測報告；Inspection Manager 軟件可在電腦上查看、注釋和重新測量圖像 |
視頻內窺探頭尺寸
| 直徑 | 長度 |
| 2.2mm | 1.0m、1.5m、2.0m |
| 2.8mm | 1.0m、1.5m、2.0m |
| 3.9mm 、4.0mm | 2.0m、3.0m |
| 6.1mm | 2.0m、3.0m、3.5m、4.5m、6.0m和8.0m |
| 8.4mm | 2.0m、3.0m、4.5m、6.0m、8.0m和10.0m |
備注:韋林提供多樣的特殊客戶定制型探頭，滿足不同工業檢測需求，最長可達30米。
視頻內窺探頭導向能力
| 探頭長度 | 平直狀態下導向彎曲度的最小值 |
| 2m到4.5m | 160° |
| 6m到10m | 140° |
備注:探頭導向彎曲度通常會超過最低規格。
視頻內窺探頭
| 鏡頭型號 | 顏色標識 | 視野FOV*(°) | 焦距DOF(mm) |
| 3.9mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| PXT480FG* | 無 | 80 | 6-80 |
| PXT490FN | 橙色 | 90 | 3-40 |
| 側視觀察鏡頭 | |||
| PXT480SG* | 棕色 | 80 | 4-80 |
| PXT490SN | 紅色 | 90 | 2-16 |
| 普通雙物鏡測量鏡頭 | |||
| PXTM45050FG* | 黑色 | 50/50 | 5-45 |
| PXTM45050SG* | 藍色 | 50/50 | 4-45 |
| 4.0mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| T4080FF* | 無 | 80 | 35-inf |
| T40115FN | 黑色 | 115 | 4-inf |
| 側視觀察鏡頭 | |||
| T40115SN | 紅色 | 115 | 1-30 |
| T40120SF | 藍色 | 120 | 6-inf |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| TM405555FG | 黑色 | 55/55 | 5-inf |
| TM405555SG | 藍色 | 55/55 | 4-inf |
| 6.1mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| T6150FF | 無 | 50 | 50-inf |
| XLG3T6150FG | 白色 | 50 | 12-200 |
| XLG3T61120FG | 黑色 | 120 | 5-120 |
| T61120FF | 灰色 | 120 | 20-inf |
| XLG3T6180FN | 橙色 | 80 | 3-20 |
| XLG3T6190FF | 黃色 | 90 | 20-inf |
| XLG3T6150FB | 紫色 | 50 (斜視45°) | 12-80 |
| T6165FF* | 橙色與藍色 | 65 | 65-inf |
| 側視觀察鏡頭 | |||
| XLG3T6150SF | 棕色 | 50 | 45-inf |
| XLG3T6150SG | 綠色 | 50 | 9-160 |
| XLG3T61120SG | 藍色 | 120 | 4-100 |
| XLG3T6180SN | 紅色 | 80 | 1-20 |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| XLG3TM616060FG | 黑色 | 60/60 | 4-80 |
| XLG3TM615050SG | 藍色 | 50/50 | 2-50 |
| 8.4mm鏡頭 | |||
| 前視觀察鏡頭 | |||
| XLG3T8440FF* | 無 | 40 | 250-inf |
| XLG3T8480FG | 黃色 | 80 | 25-500 |
| XLG3T84120FN | 黑色 | 120 | 5-200 |
| T84120FF | 橙色與藍色 | 120 | 20-inf |
| XLG3T8440FG | 白色 | 40 | 80-500 |
| 側視觀察鏡頭 | |||
| XLG3T8440SF* | 棕色 | 40 | 250-inf |
| XLG3T8480SG | 綠色 | 80 | 25-500 |
| XLG3T84120SN | 藍色 | 120 | 4-200 |
| 雙物鏡三維立體測量/普通雙物鏡測量鏡頭 | |||
| XLG3TM846060FG | 黑色 | 60/60 | 4-50 |
| XLG3TM846060SG | 藍色 | 60/60 | 4-50 |
**表示亮度輸出最高的鏡頭
可支持的測量功能
| 功能 | 雙物鏡三維立體測量法 | 雙物鏡測量法 | 比較測量法 |
| 長度 | ■ | ■ | ■ |
| 深度 | ■ | ■ | |
| 點到線距離 | ■ | ■ | ■ |
| 斜面上距離 | ■ | ■ | |
| 面積 | ■ | ■ | ■ |
| 多線段長度 | ■ | ■ | ■ |
| 圓形量規 | ■ | ||
| 3倍局部放大視窗 | ■ | ■ | ■ |
| 每幅圖可進行5次測量 | ■ | ■ | ■ |
標準精確度 在規定的測量條件下進行測量時，經過專業培訓的檢測人員可確保使用普通雙物鏡測量和雙物鏡三維立體測量實現95%以上的測量精確度
最小精度值 可達0.01mm

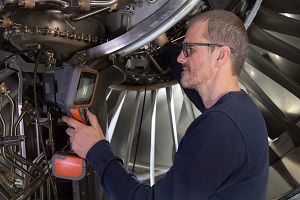

| 航空航天領域 | |
| 及時有效的內窺檢測可保證飛行器的安全飛行，且可有效減少飛機因為故障停在停機坪檢測的時間。可對諸如渦輪發動機等進行全面的內窺檢查、測量葉片的缺陷、捕捉、存儲圖像，以及查找機身結構上的磨損、腐蝕或裂縫等，并及時進行多余物的抓取。菜單定向檢測軟件(MDI)可以存儲飛機維護手冊的工作流程，對存儲圖像進行智能分類，實時生成檢測報告。用戶可創建自定義的檢測文件，可對參數進行特定設置，如設定為飛機機身檢修、飛機發動機檢修等。 |

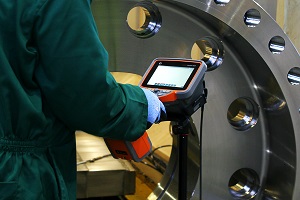

| 電力領域 | |
| 在無需拆解燃氣輪機等被檢測物的前提下，可快速進入難以到達的區域并代替人眼進行“檢測”，具有便攜一體化手持式的集成技術、高畫質的成像技術、高亮度的照明技術、全方位純電動操控的導向技術，可更準確、更迅速檢查其內部的擦傷、碰傷、磨損、燒傷、燒穿、起皮、變形、卷邊、腐蝕、涂層脫落、噴嘴積碳、堵塞、多余物、拉線、劃傷、凹坑、缺口、材料丟失、裂紋等缺陷情況，有效提高了檢測效率及質量，減少停機時間，降低諸如燃氣輪機等的檢修成本。 |

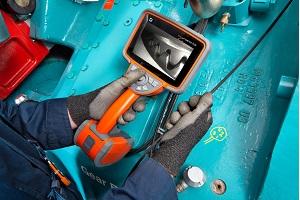

| 石油與天然氣領域 | |
| 按照IP65、MIL-STD-810H、MIL-STD-461G標準設計，更加堅固耐用，能夠適應各種鉆探現場檢測，如鉆桿或渦輪機的戶外檢測工作。優秀的圖像質量及照明系統能夠滿足如油罐、鉆頭、油管、儀表管等大面積的檢測需求。 |

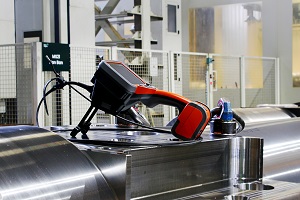

| 汽車領域 | |
| 可更清晰、更準確、更迅速的針對發動機氣缸、變速箱筏板等內腔情況進行排查以及排除多余物?？舍槍鹘y(tǒng)發動機加工裝配時內部油道水道孔出現的鋁削、毛刺、結垢、裂紋以及維保返修時發動機總成缸體和氣門進行檢測，可針對變速箱加工裝配、殼體閥體內部的裂紋、砂眼、腐蝕、結垢、殘余廢削、劃傷等進行檢測，可針對新能源動力電池邊緣結垢破損、劃傷、凹坑以及氫能源液態儲能罐體側壁和罐內環境等進行檢測。優秀的成像技術可呈現清晰 、明亮的內窺檢測圖像，導向控制更靈活、更精準，鋰電池可持續供電三小時，方便應對各種檢測環境。 |
| 其他檢測領域 | |
| 可更清晰、更準確、更高效的對被檢測對象內部缺陷提供可靠的遠程目視檢測建議，進行定性觀察和定量測量分析，以及查找排除多余物，直觀的觸控操作界面，優秀的圖像質量，發現缺陷更容易，堅固耐用，符合IP65、MIL-STD-810H、MIL-STD-461G標準，能夠從容應對各種苛刻環境。 |
