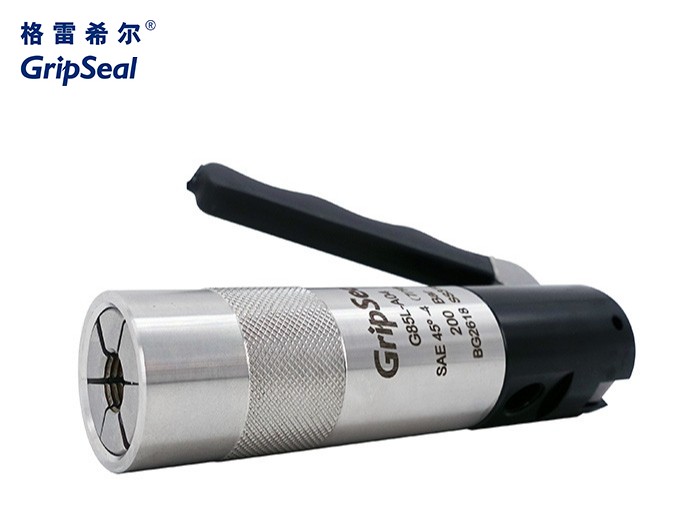

快速密封接頭G85系列
接頭類型：
密封范圍：外螺紋
測試類型：氣密測試、液壓測試、水檢
產品描述：格雷希爾GripSeal快速密封接頭G85系列是一款外螺紋密封接頭，用于封堵外螺紋管口或連接工件和測試工具的。常用于熱水器、儀器儀表、油導軌等的密封測試和運轉測試。...

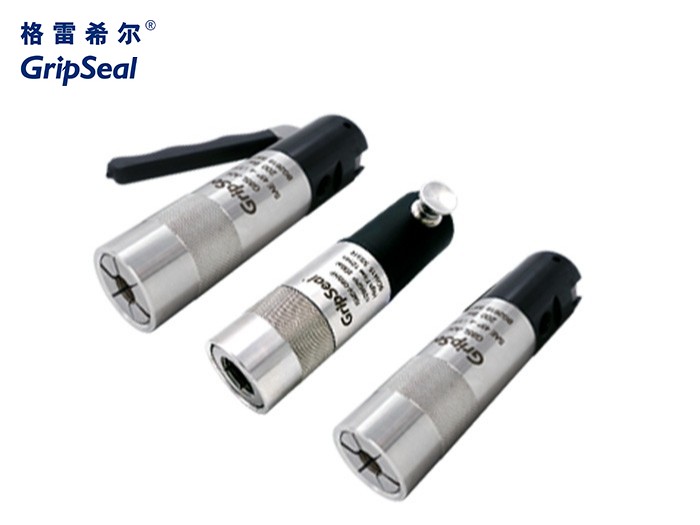

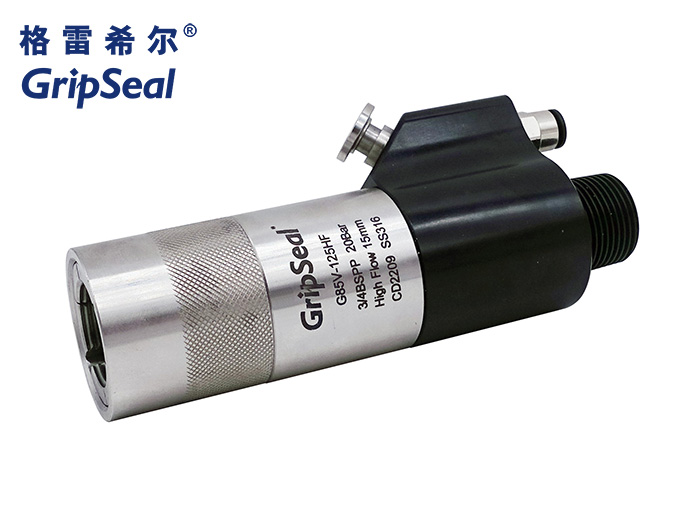

格雷希爾GripSeal快速密封接頭G85系列是一款外螺紋密封接頭，用于封堵外螺紋管口或連接工件和測試工具的。常用于熱水器、儀器儀表、油導軌等的密封測試和運轉測試。根據市場需求，有手柄式接頭也有更便捷的氣動驅動接頭，操作簡單，對工件損傷小。無須手擰，采用快插式操作設計，按壓然后快速插、拔即可實現密封連接和斷開。
產品參數
PRODUCT PARAMETERS
| 操 作 壓 力： | 從真空到350Bar |  |
| 密 封 范 圍： | 1/8"-2"外螺紋 | |
| 插 入 深 度： | 8-12mm | |
| 流 量 接 口： | G1/8-G3/4螺紋孔 | |
| 主 體 材 料： | 316不銹鋼 | |
| 密封圈材質： | 丁腈橡膠 | |
| 操 作 溫 度： | -20℃-120℃ | |
| 規 格 型 號： | 快速密封接頭G85系列型號表或詳詢工作人員 |
產品視頻
PRODUCT VIDEO
快速密封接頭G85系列操作視頻（掃碼查看）
產品特點
OPERATION PARAMETERS
 |  |  |  |  |

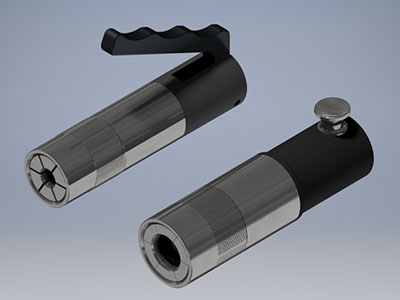

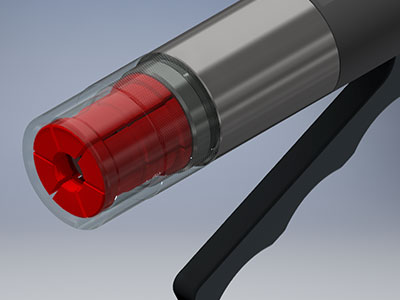

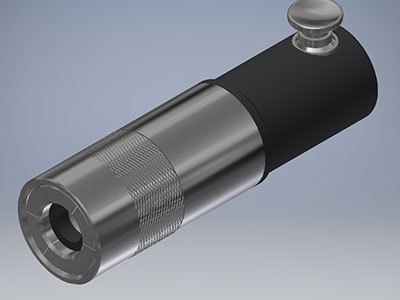

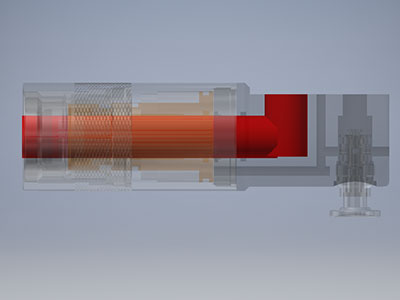

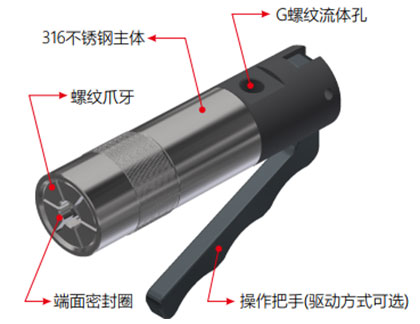

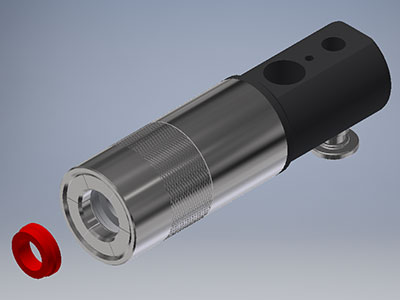

| 外包式螺紋緊，無需旋轉， 保護產品螺紋 | 網紋滾花，增加摩擦力便于操作 | 滑套式結構，輕松推即可實現鎖緊與斷開 | 直通式設計，減少對流量的損失，保證測試結果正確性 | 端面密封圈，更換簡單，易于維護 |
操作方法
OPERATION METHOD
 |  |  |

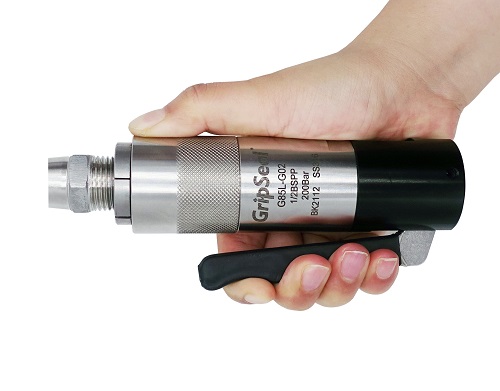

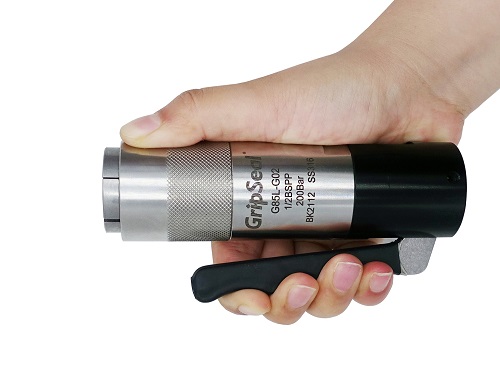

第一步 G85L手柄式，壓下手柄，爪牙伸出并處于擴張狀態。接頭前端對準工件管口，注意螺牙位置 | 第二步 向測試件螺紋接口方向推動，到螺紋端面完全接觸主密封圈。 | 第三步 松開G85L把手，金屬夾爪在彈簧作用下收縮，，與工件螺牙形成契合，壓緊端面密封圈，形成密封。 |
應用案例
APPLICATION CASES
 | ||

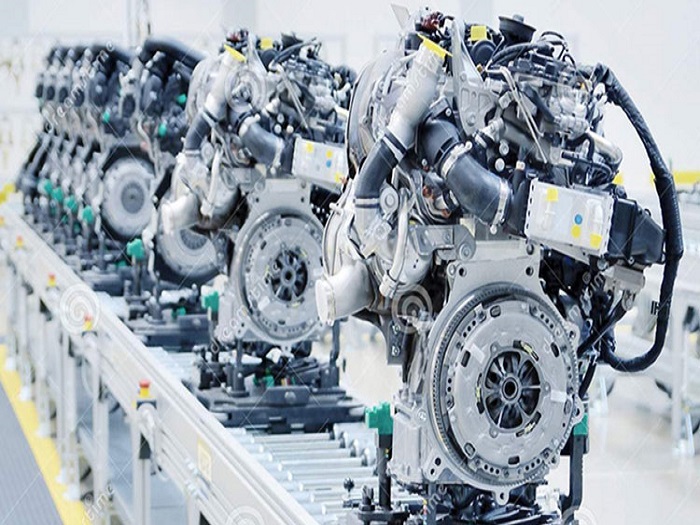

| 發動機總成檢測 |
