接頭分類
快速密封接頭G70系列
接頭類型：外卡式垮絲密封接頭
密封范圍：5-40mm
測試類型：氣密測試、通水測試、點火測試、老化測試
產品描述：格雷希爾GripSeal快速密封接頭G70系列，是一款外卡式測試接頭，常用于各種冷卻水道管、燃油管、金屬軟管等的運行測試或密封性測試、老化測試等。采用滑套式設計，單手可操作，自動...

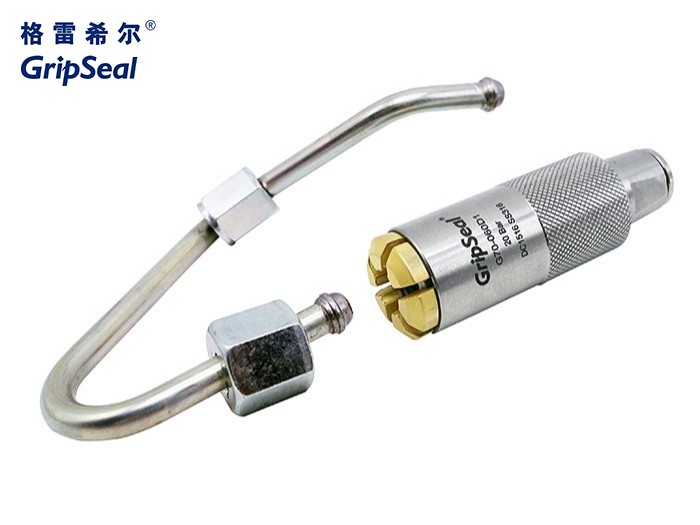

格雷希爾GripSeal快速密封接頭G70系列，是一款外卡式密封接頭，常用于各種冷卻水道管、燃油管、金屬軟管等的運行測試或密封性測試、老化測試等。采用滑套式設計，單手可操作，自動鎖緊密封連接。
產品參數
PRODUCT PARAMETERS
| 操 作 壓 力： | 從真空到10Bar或70Bar |  |
| 密 封 范 圍： | 5mm-40mm | |
| 插 入 深 度： | 4-8mm | |
| 流 量 接 口： | G1/8-G3/8螺紋孔 | |
| 主 體 材 料： | 不銹鋼 | |
| 密封圈材質： | 丁腈橡膠 | |
| 操 作 溫 度： | -20℃-120℃ | |
| 規 格 型 號： | 快速密封接頭G70系列型號表或詳詢工作人員 |
產品視頻
PRODUCT VIDEO
快速密封接頭G70系列操作視頻（掃碼查看）
產品特點
OPERATION PARAMETERS
 |  |  |  |  |

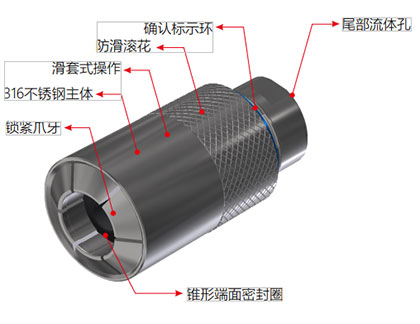

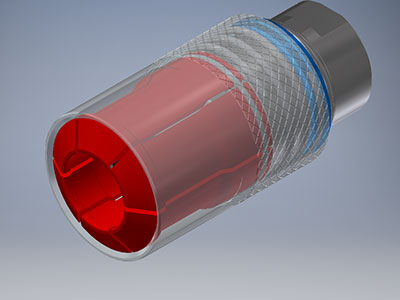

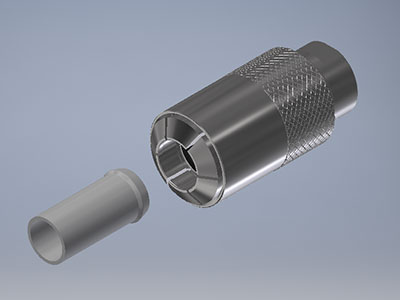

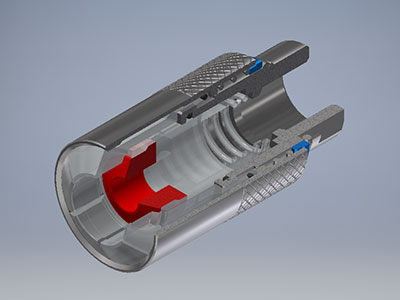

| 外卡式夾爪鎖緊，直接抓取管端凸起 | 網紋滾花，增加摩擦力，易于操作 | 滑套式結構，輕松推即可實現鎖緊與斷開 | 直通式設計，減少對流量的損失，保證測試結果正確性 | 端面密封圈，更換簡單，易于維護 |
操作方法
OPERATION METHOD
 |  |  |
第一步 將快速密封接頭前端對準工件管口，注意要正對著 | 第二步 向前推動接頭插入測試管件額定位置，金屬爪牙會自動鎖緊管壁，密封圈對管件端面進行密封。 | 第三步 測試完成后，平著拉出接頭即可斷開連接。有時候由于壓力原因，盡頭與管壁抓緊不易松開，在拔出時需要先向前推一下接頭再拔出。 |
應用案例
APPLICATION CASES
 |  |  |
| 發動機測試 | 新能源電池PCAK包測試 | 新能源電機控制器測試 |
